    高溫拉力試驗機電控單元工作原理簡介

    來源:正瑞泰邦    發布時間:2018-1-26 15:54:01    瀏覽:4308次

    50KN高溫拉力試驗機信號檢測主要由傳感器及其放大器、光柵尺、熱電偶及其對應的溫度變送器模轉模模塊、傾角儀傳感器等幾部分組成。系統的傳動系統主要由運動控制卡來驅動伺服電機來實現,信號采集則是通過2817數據卡的串行接口與工控機通訊采集,鹵素燈的加熱功能由控制界面下發數據,經由以太網控制鹵素燈電源來實現功能。下圖為電控單元的控制原理圖。
      測試軟件由labview編寫,高溫拉力試驗機軟件主要包括三個功能模塊:溫度加載模塊、拉伸加載模塊以及結果處理模塊。溫度加載模塊主要用來顯示試件溫度加載曲線,預設鹵素燈電源參數,以及實現溫度閉環控制功能;拉壓加載模塊主要用來記錄材料測試的力-時間曲線,位移-時間曲線,實現拉伸壓縮位移設定、自轉目標角度設定、傾角目標角度設定、附加力清零、形變清零功能,以及顯示各相關參數實際變化值;結果處理模塊主要用來對測試得到的數據進行后處理,包括曲線擬合,生成對應材料的應力應變曲線,獲得材料的相關力學參數等功能。

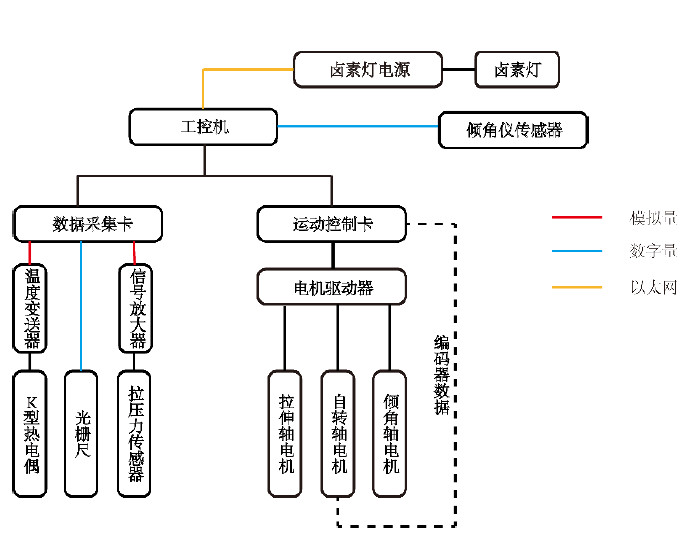

    高溫拉力試驗機控制原理圖
